國標閥門您現在的位置: 首頁 > 國標閥門

D643H硬密封氣動蝶閥

產品詳情

詳細資料：
　D643H硬密封氣動蝶閥系列產品，系我公司1996年開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527－97(金屬密封蝶閥)，GB／T13927－92(通用閥門壓力試驗)標準及閥門其它相關標準的規定。本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。

D643H硬密封氣動蝶閥主要性能特點：
1．結構、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有Z佳；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

主要連接及外形尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt643H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H2	A2	B2	D	D1	z-d	D	D1	z-d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	625	245	72	160	130	4-14	185	145	4-18	20
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	23
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	25
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	40
150	6	140	210	175	800	355	92	165	225	8-18	285	240	8-22	47
200	8	152	230	208	850	250	170	320	280	8-18	340	295	8-22	60
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	95
300	12	178	270	283	1035	450	220	440	395	12-22	445	400	12-22	124
350	14	190	290	310	1070	450	220	490	445	12-22	505	460	16-22	181
400	16	216	310	340	1190	450	220	540	495	16-22	565	515	16-26	260
450	18	222	330	380	1250	650	280	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1290	650	280	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1455	850	380	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1585	850	380	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1865	1250	380	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	2015	1500	580	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	2226	1500	580	1405	1340	32-33	1455	1380	32-39	2000

主要連接及外形尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt643H			PN1.6MPa			PN2.5MPa
mm	inch	短	長	H	H2	A2	B2	D	D1	z-d	D	D1	z-d
50	2	108	150	112	605	245	72	165	125	418	165	125	4-18	19
65	5/2	112	170	115	625	245	72	185	145	418	185	145	8-18	22
80	3	114	180	120	645	355	92	200	160	818	200	160	8-18	25
100	4	127	190	138	675	355	92	220	180	818	235	190	8-22	28
125	5	140	200	164	715	355	92	250	210	818	270	220	8-26	43
150	6	140	210	175	800	250	138	285	240	822	300	250	8-26	50
200	8	152	230	208	850	250	170	340	295	1222	360	310	12-26	64
250	10	165	250	243	925	250	170	405	355	1226	425	370	12-30	99
300	12	178	270	283	1035	450	220	460	410	1226	485	430	16-30	130
350	14	190	290	310	1070	450	220	520	470	1626	555	490	16-33	188
400	16	216	310	340	1190	650	220	580	525	1630	620	550	16-36	270
450	18	222	330	380	1250	650	280	640	585	2030	670	600	20-36	350
500	20	229	350	410	1290	650	280	715	650	2033	730	660	20-36	375
600	24	267	390	470	1455	850	380	840	770	2036	845	770	20-39	560
700	28	292	430	550	1585	850	380	910	840	2436	960	875	24-42	610
800	32	318	470	640	1700	1250	380	1025	950	2439	1085	990	24-48	880
900	36	330	510	710	1865	1250	380	1125	1050	2839	1185	1090	28-48	1100
1000	40	410	550	770	2015	1500	580	1255	1170	2842	1320	1210	28-56	1600
1200	48	470	630	890	2226	1500	580	1485	1390	3248	1530	1420	32-56	2150

主要連接及外形尺寸

公稱通徑DN		結構長度		外形尺寸（參考值）
公稱通徑DN		結構長度		H	Dt643H			PN4.0MPa
mm	inch	短	長	H	H2	A2	B2	D	D1	z-Φd
50	2	108	150	112	675	245	72	165	125	4-18
65	5/2	112	170	115	625	355	92	185	145	8-18
80	3	114	180	120	625	355	92	200	160	8-18
100	4	127	190	138	645	355	92	235	190	8-22
125	5	140	200	164	675	550	138	270	220	8-26
150	6	140	210	175	715	550	138	300	250	8-26
200	8	152	230	208	800	550	138	375	320	12-30
250	10	165	250	243	850	550	138	450	385	12-33
300	12	178	270	283	925	450	220	515	450	16-33
350	14	190	290	310	1035	450	220	580	410	16-36
400	16	216	310	340	1070	650	288	660	585	16-39
450	18	222	330	380	1190	650	280	685	610	20-39
500	20	229	350	410	1190	650	280	755	670	20-42

D643H氣動硬密封蝶閥結構特點簡介：

三偏心密封蝶閥系列D643H氣動硬密封蝶是我公司主要產品，大量使用在冶金、輕工、電力、煤氣、水道等領域。

三便心金屬密封蝶閥的密封原理：

三偏心蝶閥具有雙向無氣泡緊密關閉性能。這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生磨擦或磨損，并且產生一種扭矩使得彈性密封具有足夠的“焊接”性能，確保密封接觸的均勻一致性。

三重偏心幾何形狀：

偏心1 閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。

偏心2 閥軸中心線偏離管道和閥門中心線，著就免受閥開啟和關閉的干擾。

偏心3 閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

使用壽命更長的無磨擦密封

（1）作為標準配置，閥座采Cr13合金或鎢絡鈷合金硬面。

（2）密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。

關閉期間的扭距產生閥座力，并均勻一致的作用在整個圓周圍。彈性密封彎曲并充滿活力，保持了閥座的形狀。壓縮力沿著周長均勻作用，使得閥門能夠實現雙向緊密關閉密封的彈性使得閥門閥體和閥瓣能夠接觸或闊張，避免了由于溫度波動而產生堵塞的危險。這種裝置是能夠自行調整對準。

D643H氣動硬密封蝶閥標準與規范

設計與制造	結構長度	壓力-溫度等級	配管法蘭	試驗與檢驗
JB/T8527 GB12238	0 GB12221	JB/T74、GB9131	JB/T74-90 GB9112-9131 HG20592-20596	GB/T13927

訂貨須知：

    一、①D643H硬密封氣動蝶閥產品名稱與型號②D643H硬密封氣動蝶閥口徑③D643H硬密封氣動蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門為您審核把關。

相關產品：

焊接截止閥|焊接閘閥

D643H硬密封氣動蝶閥

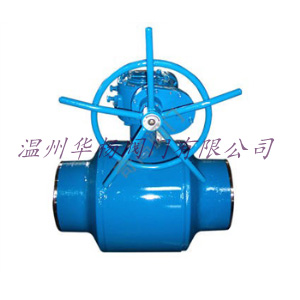

Q361F全焊接球閥
