詳細資料:
Z61H焊接自由鍛閘閥產品概述
Z61Y-P54100V、Z61Y-P54140V、Z61Y-P54170V 型 高溫高壓電動電站閘閥：電動、對接焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為鉻鉬釩鋼堆焊鈷鉻鎢合金，工作壓力10MPa~17MPa，閥體材料為鉻鉬釩鋼的高溫高壓電站閘閥。
1、設計制造按JB/T3595等標準，可與國產設備配套使用
2、閥門中腔采用壓力自緊式密封結構、密封性能好，支管兩端為焊接結構。
3、閘板與閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4、閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。

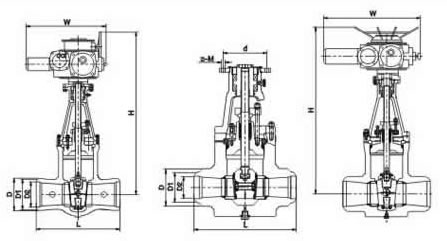

Z61Y自由鍛閘閥主要外形尺寸、連接尺寸及重量：
| 公稱通徑 | 標 準 值 | 參 考 值 | 電裝型號 | ||||||
L | D1 | D2 | h | L1 | H | H1 | 質量(Kg) | |||
20 | 125 | 700 | 138 | 172 | 120 | 810 | 1124 | 147 | 305 | DZW60 |
150 | 700 | 164 | 200 | 135 | 810 | 928 | 140 | 406 | DZW60 | |
175 | 750 | 187 | 222 | 160 | 830 | 1059 | 182 | 564 | DZW90 | |
225 | 850 | 233 | 282 | 205 | 830 | 1059 | 182 | 574 | DZW120 | |
250 | 900 | 275 | 330 | 230 | 870 | 1240 | 227 | 623 | DZW180 | |
P5410V | 225 | 850 | 233 | 282 | 220 | 870 | 1240 | 227 | 629 | DZW120 |
25 | 125 | 700 | 136 | 172 | 120 | 810 | 1064 | 170 | 400 | DZW60 |
150 | 705 | 158 | 198 | 135 | 830 | 1381 | 237 | 692 | DZW90 | |
175 | 750 | 179 | 225 | 160 | 830 | 1381 | 237 | 655 | DZW120 | |
225 | 850 | 221 | 282 | 205 | 870 | 1502 | 244 | 677 | DZW180 | |
250 | 1050 | 265 | 334 | 230 | 870 | 1718 | 295 | 1714 | DZW250 | |
300 | 1300 | 307 | 384 | 275 | 1170 | 1642 | 295 | 1668 | DZW350 | |
公稱壓力 | 公稱通徑 | 標 準 值 | 參 考 值 | 電裝型號 | ||||||
L | D1 | D2 | h | L1 | H | H1 | 質量(kg) | |||
25 | 350 | 1250 | 346 | 433 | 320 | 1170 | 2600 | 370 | 5530 | DZW500 |
400 | 1384 | 416 | 516 | 370 | 1100 | 2890 | 410 | 5745 | DZW800 | |
P5414V | 125 | 700 | 136 | 172 | 120 | 810 | 1064 | 170 | 400 | DZW60 |
150 | 70 | 158 | 198 | 135 | 870 | 1516 | 244 | 688 | DZW90 | |
175 | 750 | 179 | 225 | 160 | 870 | 1506 | 237 | 653 | DZW120 | |
225 | 850 | 221 | 278 | 205 | 870 | 1598 | 303 | 1316 | DZW180 | |
250 | 1050 | 265 | 334 | 235 | 870 | 1875 | 302 | 1316 | DZW250 | |
300 | 1300 | 307 | 284 | 275 | 1170 | 1642 | 300 | 1517 | DZW350 | |
350 | 1250 | 346 | 433 | 320 | 1170 | 2600 | 370 | 5530 | DZW500 | |
400 | 1384 | 416 | 516 | 370 | 1100 | 2890 | 410 | 5745 | DZW80 | |
32 | 125 | 794 | 124 | 172 | 120 | 830 | 1318 | 214 | 768 | DZW90 |
150 | 914 | 164 | 198 | 135 | 870 | 1464 | 259 | 690 | DZW120 | |
175 | 750 | 169 | 223 | 160 | 870 | 1518 | 256 | 1177 | DZW120 | |
225 | 850 | 209 | 278 | 205 | 870 | 1580 | 303 | 1370 | DZW250 | |
250 | 1270 | 255 | 334 | 235 | 1170 | 2420 | 363 | 3795 | DZW350 | |
300 | 1400 | 306 | 406 | 275 | 1105 | 2500 | 370 | 4568 | SMC-4 | |
350 | 1600 | 353 | 464 | 320 | 1100 | 2860 | 410 | 6440 | DZW800 | |
P5420V | 125 | 794 | 120 | 172 | 120 | 830 | 1318 | 214 | 768 | DZW90 |
150 | 914 | 142 | 198 | 135 | 870 | 1484 | 264 | 908 | DZW120 | |
175 | 960 | 163 | 223 | 160 | 870 | 1518 | 256 | 1216 | DZW180 | |
225 | 850 | 201 | 278 | 205 | 870 | 1588 | 303 | 1388 | DZW250 | |
250 | 1270 | 245 | 334 | 235 | 1170 | 2420 | 363 | 3973 | DZW350 | |
300 | 1400 | 296 | 406 | 275 | 1100 | 2500 | 370 | 4672 | DZW800 | |
Z61Y自由鍛閘閥應用規范：
| JB/T3595 | |
連接端尺寸 | 結構長度 | JB/T3595 |
焊端尺寸 | JB/T79 | |
檢驗與試驗 | JB/T3595 | |
材料 | 碳鋼 | GB/T12229 |
合金鋼 | ZB/J98015 | |
標志 | GB/T12220 | |
供貨 | JB/T7928 | |
Z61Y自由鍛閘閥主要零件材料及主要用途：
| 閥蓋 | 閥板 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度 |
WCB | WCB | WCB+Stellite12 | 25+D507Mo | 25Cr2Mo1VA | 柔性石墨 | 水、蒸汽、油品 | 425 |
WC6 | WC6 | WC6+Stellite12 | WC6+ Stellite6 | 25Cr2Mo1VA | 柔性石墨 | 水、蒸汽、油品 | 540 |
WC9 | WC9 | WC6+Stellite12 | WC9+ Stellite6 | 25Cr2Mo1VA | 柔性石墨 | 水、蒸汽、油品 | 570 |
【電站焊接閘閥】標準規范：
設計制造標準：JB/T 3595、GB/T12234、ASME B16.34
結構長度標準：JB/T 3595、GB/T 12221-2005
接口連接尺寸：JB/T 3595、GB/T 12224
壓力溫度等級：JB/T3595、GB/T 12224-2005
試驗檢驗標準：JB/T3595、MSS SP61、GB/T 13927-2008
閘閥原理 關閉件（閘板）沿通路中心線的垂直方向移動做全開和全關切斷用。 閘閥選用 閘閥閘閥主要用于截斷或接通管路中的介質，一般不作為調節或節流使用。 分類 閘閥閘閥根據分類方法不同可分為：平行式閘閥、楔式閘閥、升降式閘閥、旋轉桿式閘閥、快速啟閉閘閥、縮口閘閥、平板閘閥等。 閘閥特點
流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
訂貨須知：
一、①Z61Y自由鍛閘閥產品名稱與型號②Z61Y自由鍛閘閥口徑③Z61Y自由鍛閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
