詳細資料：
Z961Y-P54100V電動電站閘閥: 主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓， 的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。本閥門是利用閘板在垂直于閥體座通道中心線的平面作升降運動,來接通和截止斷管路中的介質,即全開、全閉使用.本閥門適用于水、蒸汽、油品等非腐蝕性介質中。不能做調節閥使用。 Z961Y-P54100V電動電站閘閥的特點與用途: 1、閥門與管路連接采用焊接方式結構。 2、采用壓力自緊式密封，壓力越高，密封性能越好。 3、流動阻力小：閥門通道為直通型，介質成直線流動，流動阻力損失很小。 4、啟、閉力矩小：本閥采用手動（電動）操作，操作裝置中配螺母采用內涵式結構，并可自注油嘴加注潤滑劑，減小磨輕松靈活。 5、便于操作：本閥采用明桿升降式，閥桿從手輪上梯形螺紋在閥桿的上半部，不與介質直接接觸，不受介質腐閥門開啟高度可以從螺紋處直接看出，便于操作。 6、密封可靠：本閥閘板采用楔式彈性單閘板結構，動補嘗由于異常負荷或溫度引起的閥體變形，密封可靠，不會產生閘板楔死現象。 7、電動閥門采用電動頭多回轉型 ，電動閥門同電動裝置驅動，使閘板上升、下降，從而 帶動閘板上、下運動，開啟、關閉閥門，手動閥門 ，采用手輪，順時針方向旋轉，閘板下降，閥門關閉，逆時針方旋轉，閘板上升，閥門開啟。 200℃以上的高溫閥門，由于安裝時處于常溫，而正常使用后溫度升高，螺栓受熱膨脹，間隙加大，所以必須再次擰緊，叫做“熱緊”，操做人要注意這一工作，否則容易發生泄露。 |
產品執行標準: Z961Y-P54100V電動電站閘閥執行標準 |
產品規范 | 設計規范 | 結構長度 | 壓力溫度等級： | 試驗與檢驗 |
JB/T3595-2002、 E101、DL/T531 | E101\\\\\\\\JB/T3595-2002、GB/T12221-2005 | E101\\\\\\\\JB/T3595-2002 | JB/T3595-2002 |
主要性能規范: Z961Y-P54100V電動電站閘閥主要性能規范 |
產品型號 | 試驗壓力(MPa) | 密封試驗 /上密封實驗 |
工作溫 度(℃) |
適用 介質 | ||
公稱壓力PN(MPa) | 強度試驗 PN(MPa) | |||||
Z961Y（0/2）-P54100V | 20.0 | 30.0 | 22.0 | ≤540℃ | 水、蒸汽、油品等 | |
Z961Y（0/2）-P54140V0 | 25.0 | 37.5 | 27.5 | |||
Z961Y（0/2）-P54170V | 32.0 | 48.0 | 36.0 | |||
1、電站閘閥主要設計規范
設計與制造 GB/T12234 ASMEB16.34
結構長度 JB/T3595
接口連接尺寸 JB/T3595 GB/T12224
檢驗與試驗 JB/T3595 MSS SP61
壓力與溫度基準 JB/T3595 ANSI B16.34
2、電站閘閥主要壓力等級
公稱壓力 200、250、320
工作壓力P 55 100V、P 55 140V、P 55 170V
3、電站閘閥結構優勢
1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。
4. 電站閘閥相關標準
JBT 3595-2002電站閥門 一般要求
JB/T 5263-2005 電站閥門鑄鋼件技術條件
JB/T 4018 電站閥門 型號編制方法
DL 959-2005 電站鍋爐安全閥應用導則
DLT 531-1994電站高溫高壓截止閥閘閥技術條件
DLT 641-2005 電站閥門電動執行機構
DLT 850-2004 電站配管
GB 10869 電站調節閥技術條件
GBT 10868-2005 電站減溫減壓閥

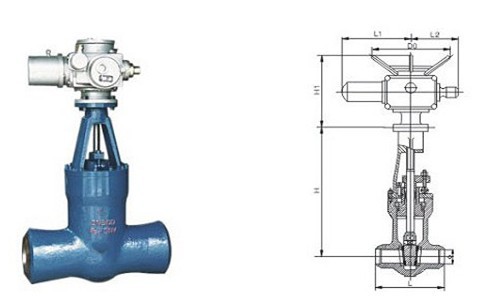

| DN | L | d | H | L1 | D0 | 轉矩/N·m | 重量/kg |
|---|---|---|---|---|---|---|---|
| 125 | 600 | 100 | 1036 | - | - | 970 | 308 |
| 150 | 700 | 155 | 1392 | 1052 | 305 | 1800 | 500 |
| 175 | 759 | 175 | 1485 | 1052 | 305 | 2700 | 664 |
| 225 | 850 | 200 | 1650 | 1052 | 305 | 2700 | 867 |
| 250 | 900 | 222 | 1795 | 1154 | 458 | 1800 | 1203 |
| 300 | 1254 | 294 | 2080 | 1154 | 458 | 2000 | 2125 |
| DN | L | d | H | L1 | D0 | 轉矩/N·m | 重量/kg |
|---|---|---|---|---|---|---|---|
| 100 | 458 | 105 | 870 | 911 | 305 | 970 | 257 |
| 125 | 600 | 132 | 1115 | 911 | 305 | 970 | 350 |
| 150 | 700 | 183 | 1390 | 1052 | 305 | 1200 | 500 |
| 175 | 750 | 175 | 1485 | 1052 | 458 | 1800 | 664 |
| 225 | 850 | 217 | 1650 | 1052 | 458 | 2700 | 960 |
| 250 | 900 | 261 | 1795 | 1154 | 458 | 4000 | 1203 |
| 300 | 1300 | 305 | 1700 | 1378 | 610 | 4000 | 2180 |
| 350 | 1550 | 338 | 715 | 2536 | 610 | 5800 | 5591 |
| DN | L | d | H | L1 | D0 | 轉矩/N·m | 重量/kg |
|---|---|---|---|---|---|---|---|
| 100 | 550 | 105 | 140 | 911 | 305 | 970 | 257 |
| 125 | 600 | 124 | 1115 | 1052 | 305 | 1200 | 350 |
| 150 | 700 | 150 | 1390 | 1052 | 305 | 2000 | 520 |
| 175 | 750 | 175 | 1485 | 1052 | 458 | 2000 | 680 |
| 225 | 850 | 217 | 1650 | 1052 | 458 | 2700 | 990 |
| 300 | 1397 | 265 | 2265 | 1378 | 610 | 4000 | 2632 |
| 350 | 1550 | 368 | 2536 | 1378 | 610 | 5800 | 2600 |
高溫高壓電站閘閥特點：
（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
（4）水錘現象不易產生。原因是關閉時間長。
（5）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。
（6）結構長度（系殼體兩連接端面之間的距離）較小。
（7）密封面易磨損，影響使用壽命。啟閉時，閘板與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易產生擦傷磨損，影響密封性能，縮短使用壽命。
（8）價格較貴。接觸密封面較多，加工較復雜，特別是閘板座上的密封面不易加工，而且零件較多。
（9）形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。
（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封面采用不銹鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活． 特點：
訂貨須知：
一、①Z961Y-P54100V電站閘閥產品名稱與型號②Z961Y-P54100V電站閘閥口徑③Z961Y-P54100V電站閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按型號直接向我們華楊銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
尊敬的客戶：
歡迎您訪問我們的網站http://m.8998pk.com，首先感謝您對我們華楊閥門的關注，如果您對我們的產品、服務有任何建議或者疑問的話，請立即聯系我們！我們一定會盡心盡力為您提供 的服務。Z后華楊閥門祝福您----尊貴的客人！！！
